I/O Brush: The world as a palette
Gold Award – Industrial Design Society of America 2005 – Industrial Design Excellence Award
- Kimiko Ryokai , Stefan Marti , Hiroshi Ishii / ©2003-2006 MIT Media Lab
- I/O Brush [projecte] [web / anglès]
- I/O Brush [Video] [25MB / Quicktime]
Técnicas
- HCI → H.5.1 [Interfaces de información y presentación].
- Realidad artificial / aumentada / virtual.
- Ingeniería electrónica.
Análisis del diseño de interacción
Descripción

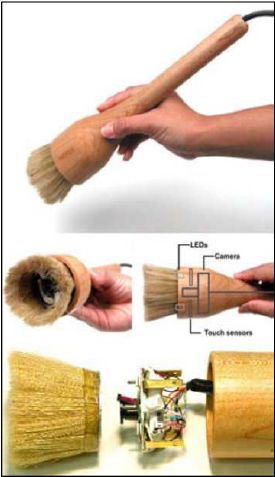

I/O Brush es una herramienta que permite al usuario crear proyectos artísticos con elementos (color, textura y patrones en movimiento) extraídos directamente de su entorno inmediato. La herramienta «I/O Brush» tiene un aspecto parecido a un pincel real pero contiene una cámara de video, sensores táctiles y fotosensores. Colocando o arrastrando el pincel sobre objetos o superficies se pueden recoger colores, texturas y movimientos para, a continuación, utilizar esta «tinta» capturada y dibujar sobre un lienzo que consiste en un panel táctil sobre una pantalla de proyección trasera. El panel también permite la interacción utilizando los dedos para difuminar los trazos realizados.
Durante el desarrollo de esta herramienta y después de las pruebas con usuarios, se coincidió en que sería muy útil poder ver qué muestra se estaba recogiendo con el pincel antes de pintar con ella en el lienzo. Una primera opción fue mantener una ventana en una esquina de la pantalla que funcionase como vista preliminar aunque estorbaba y obligaba al artista a mirar la pantalla contínuamente. La solución fue desarrollar una paleta complementaria que el usuario podía tener cerca implementada en un tablet.
Otro aspecto interesante del proyecto es que el sistema mantiene un historial de la procedencia de cada muestra o color utilizado. La videocámara envía constantemente video en «streaming» al ordenador i almacen los últimos cinco segundos antes de que el pincel haga un trazo en la pantalla. Este historial se mapea junto con el trazo realizado de modoe que, cuando se toca, la película con la grabación se reproduce en el mismo lienzo y permite visualizar el origen de la muestra utilizada.

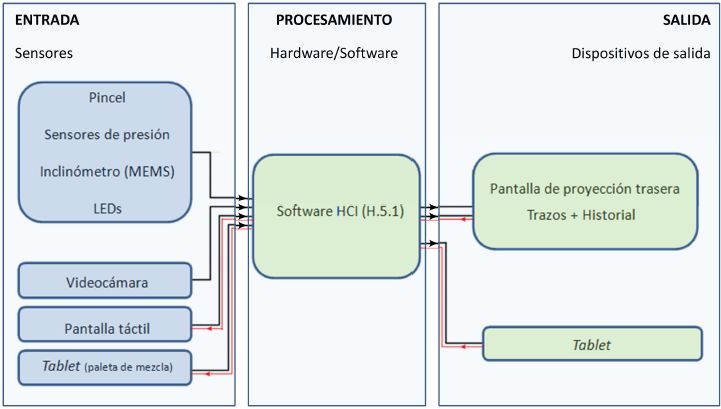

Diagrama de flujo
Usabilidad
Utilizar I/O Brush es muy parecido a utilizar las herramientas clásicas de pintura:
La interacción con el pincel es «natural». Los sensores de presión del I/O Brush permiten variar el volumen de tinta: cuanto mayor es la presión que se hace sobre la pantalla, más grosor/densidad tiene la tinta que fluye sobre el lienzo, controlando de esta manera el tamaño de la imagen sampleada. Por otro lado, el inclinómetro incluído en el pincel permite obtener muestras que, además de la imagen, capturan la orientación. Así, la expresividad obtenida con el movimiento del pincel sumada a la presión ejercida en el pincel dotan al I/O Brush de mayores capacidades expresivas.
Muy interesante es, también, la posibilidad de interactuar con el historial de muestras. A medida que se utiliza el I/O Brush el sistema conserva un historial en video de los últimos segundos de uso hasta que se pinta sobre el lienzo. Eso posibilita que cada color del retrato tenga una película documental asociada referente a la procedencia de esa tinta. Cuando se toca cualquier zona del lienzo, la película con ese historial se reproduce sobre el mismo retrato durante unos instantes.
Hay un tercer elemento usable presente en este proyecto y se trata de la posibilidad de actuar también sobre el lienzo (que se convierte en dispositivo de entrada y salida) mediante la técnica del difuminado.
Valoración personal / Aportaciones creativas
«La herramienta tampón de clonar y motivo en Photoshop y otros editores de imagen con un mango analógico«: eso parece I/O Brush. Este proyecto añade un nuevo aspecto de interactividad a dos bandas: interactuar con esta herramienta te obliga a interactuar, además, con tu entorno, y el resultado se convierte también en entorno… (demasiado filosófico).
Algunas de las mejoras que se podrían añadir a este interesantísimo proyecto probablemente pasan por aumentar sus capacidades, como por ejemplo:
- poder cambiar el grosor del pincel a voluntad
- tener mayor número de colores en la paleta (ahora es un máximo de 5)
- poder actuar sobre aspectos del trazo (más diluído o más puro), y sobre todo
- hacerlo portable, inalámbrico: poder utilizar un color rosa obteniendo la muestra de rosa real (o un lavanda, un violeta…) y convertirnos en los nuevos impresionistas.
§
Bibliografía / Referencias
- RYOKAI, K., MARTI, S., ISHII, H. (2004), I/O Brush: Drawing with Everyday Objects as Ink. In Proceedings of Conference on Human Factors in Computing Systems (CHI ’04), (Vienna, Austria, April 24 – April 29, 2004)
